フトサーモ/品番 E830 フトサーモ/品番 E830

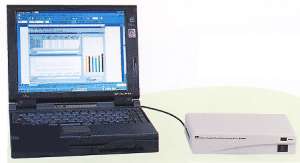

パソコン用データ集録システム
温度・電圧信号をリアルタイムでパソコンに。
温度(熱電対)または電圧信号を、リアルタイムにパソコンに取り込むための計測モジュールです。
Windows95/98対応のデータ集録/解析ソフト(標準付属)で計測したデータは、表計算ソフトなどのWindows対応アプリケーションで取り込 むことが可能で、1台のパソコン上で計測から報告書の作成まで行うことができます。
パソコンとの接続はシリアル信号(RS-232S準拠)で、特別なインターフェイスなど必要ありません。

品番 SE830
定価
¥98,000-
特価87,500-



■特長
●計測入力は6チャンネルで、チャンネルごとに熱電対/電圧レンジを設定できます。
●本体に基準接点温度補償機能を内臓、0℃の基準接点が無くても、直接入力端子に熱電対を接続して温度計測ができます。
●測定信号入力部とパソコンへの通信部およびチャンネル相互間は絶縁されており、計測範囲を大幅に広げています。


<専用アプリケーション仕様>
■動作環境
OS       Windows95およびWindows98
パソコン    DOS/VおよびNEC PC-9821
         (上記OS動作可能でRS-232Cポートがあること)
CPU      Pentium90MHz以上
メモリ     16MB以上(32MB推奨)
ハードディスク 20MB以上
画面サイズ  800×600ドット以上

保存ファイル容量
設定ファイル  約47,000バイト
データファイル  設定ファイル+2,048バイト+217×測定回数

構成
データ計算処理   データ計測とリアルタイムのデータ表示機能
データ解析処理   計測完了したファイルのデータの
             解析処理
■ファイル構成
計測データファイル/ログデータファイル/設定ファイル(測定条件・CHごと、演算CHごと)/処理環境設定フ ァイル(グラフ表示設定等)
<計測モジュール仕様>
■測定
測定点数        6チャンネル
入力種類        熱電対センサ(R,S,B,K,N,E,J,T)/直流電圧
基準接点補償確度   R,S,B:±1%  K,N,E,J,T:±0.5℃
              ただし、センサ0℃以上測定時、端子部温度5~40℃
入力接続        端子台ねじ止方式
A/D変換時間      50msec
測定周期         約1秒(6ch:熱電対)
コモンモード除去比    120dB(50/60Hz±0.1%、1KΩ不平衡、入力グランドと接地間)
ノーマルモード除去比   40dB(50/60Hz±0.1%)
操作部            電源スイッチ/通信速度設定スイッチ
                 (本体リアパネル)
■インターフェイス仕様
種類             RS-232C準拠
通信速度          9,600、19,200、38,400bps
■付属品
RS-232Cケーブル(DOS/V用)1本
電源ケーブル(2p-3p変換コネクタ付き)1本
専用アプリケーション(3.5インチフロッピ)/取扱説明書1部
■一般仕様
ウォームアップ時間    約10分
使用条件          10~40℃、20~80%RH
電源             AC100V±10% 50/60Hz
消費電力          10VA以下
絶縁抵抗          各端子~アース間  20MΩ以上
                 (DC500V)
耐電圧            電源端子~接地間 AC1500V
                 (DC50/60Hz)1分間
                 測定端子~接地間 AC1000V
                 (DC50/60Hz)1分間
外形寸法            W230×H55×D150mm
重量              1kg


熱電対センサ
レンジ 測定範囲(℃) 確度 分解能

R,S

0~100
100~300
300~1760
±3.7℃
±1.5℃
±(0.15% of rdg.+1℃)

0.1℃

400~600
600~1820
±2℃
±(0.15% of rdg.+1℃)

-200~-100
-100~1370
±(0.15% of rdg.+1℃)
±(0.15% of rdg.+0.7℃)

-200~-100
-100~1300
±(0.15% of rdg.+1℃)
±(0.15% of rdg.+0.7℃)

-200~-800 ±(0.15% of rdg.+0.5℃)

-200~-100
-100~1100
±(0.15% of rdg.+0.7℃)
±(0.15% of rdg.+0.5℃)

-200~-100
-100~400
±(0.15% of rdg.+0.7℃)
±(0.15% of rdg.+0.5℃)

直流電圧
レンジ 測定範囲 確度 分解能
20mV -20~20mV ±(0.15% of rdg.+3digit) 10μV
60mV -60~60mV ±(0.15% of rdg.+5digit) 10μV
200mV -200~200mV ±(0.15% of rdg.+2digit) 100μV
2V -2~2V ±(0.15% of rdg.+2digit) 1mV
6V -6~6V ±(0.15% of rdg.+3digit) 1mV
